Phụ kiện lắp đặt điện mặt trời gồm những gì

longvu.net 13/06/2020
phu-kien-lap-dat-dien-mat-troi-gom-nhung-gi

Để hoàn thiện một công trình Điện mặt trời, chúng ta cần phải có những thiết bị chính và những phụ kiện đi kèm. Chất lượng của công trình được đánh giá tốt hay không sẽ phụ thuộc vào nhiều yếu tố, trong đó ngoài các yếu tố về thiết bị ( bao gồm cả những thiết bị chính và phụ kiện đi kèm) đều phải đảm bảo chất lượng thì còn có yếu tố khác là thi công. Tất cả các yếu tố này sẽ cấu thành nên một hệ thống hoàn thiện

- Trong bài viết này, chúng tôi sẽ đề cập đến các phụ kiện lắp đặt điện mặt trời, tuy rằng các phụ kiện này giá trị là nhỏ so với 2 thiết bị chính của hệ thống điện mặt trời là tấm Pin năng lượng và bộ hòa lưới Inverter nhưng lại góp phần không nhỏ vào chất lượng của hệ thống sau khi hoàn thiện.

1. Hệ thống nhôm định hình, rail nhôm:

Đây là hệ thống trực tiếp đỡ tấm pin khi ta lắp đặt tấm pin trên mái ngói hoặc mái tôn nên đóng vai trò rất quan trọng, hệ thống nhôm định hình, rail nhôm hiện nay được chế tạo nbằng chất liệu nhôm có lớp oxit nhôm bảo vệ bên ngoài chống ăn mòn. Hệ nhôm này được liên kết với mái ngói hoặc mái tôn bằng bát hoặc chân chữ L làm bằng chất liệu inox chắc chắn , các liên kết này được bắt bằng các thanh bulon chuyên dụng bằng inox tạo nên một hệ liên kết với mái , chịu được sức gió tới 60m/s

                              Hình ảnh rail đỡ tấm pin và chân liên kết mái ngói

2. Hệ kẹp biên chữ Z , kẹp giữa chữ T tấm pin:

Các tấm pin được lắp đặt trên rail, nhôm định hình hoặc thép hộp sẽ được giữ cố định bằng các kẹp biên ( kẹp bên mép tấm pin với các thanh rail hoặc thép hộp) và kẹp giữa chữ T( kẹp giữa khe 2 tấm pin cạnh nhau với các thanh rail hoặc thép hộp)

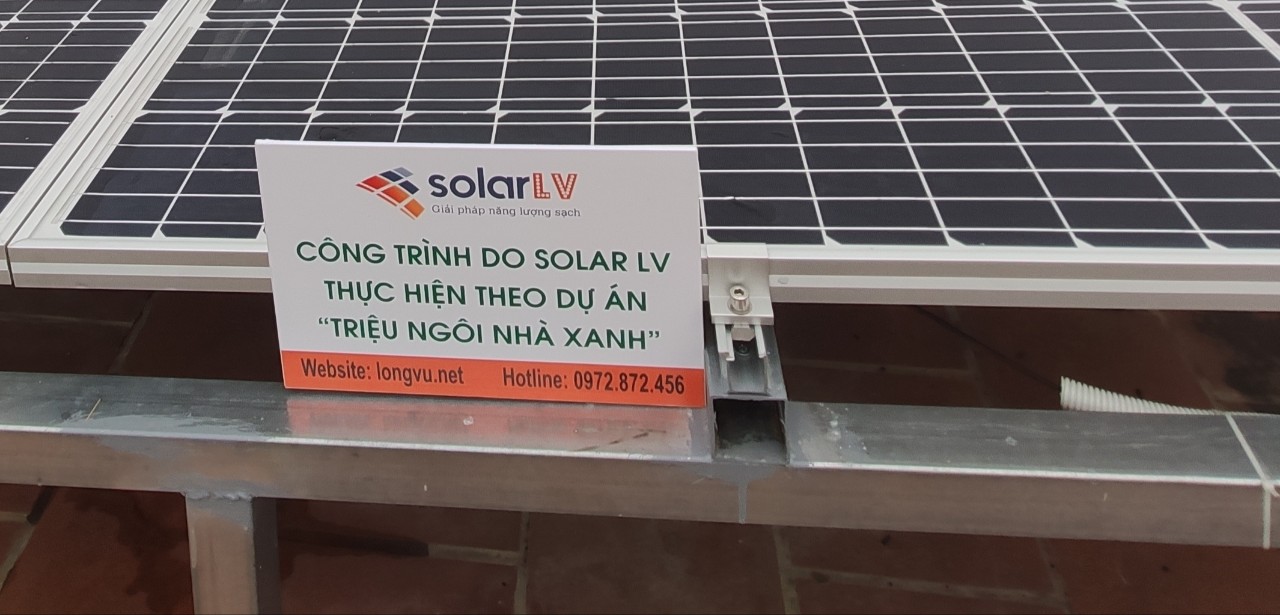

Hình ảnh kẹp biên tấm pin

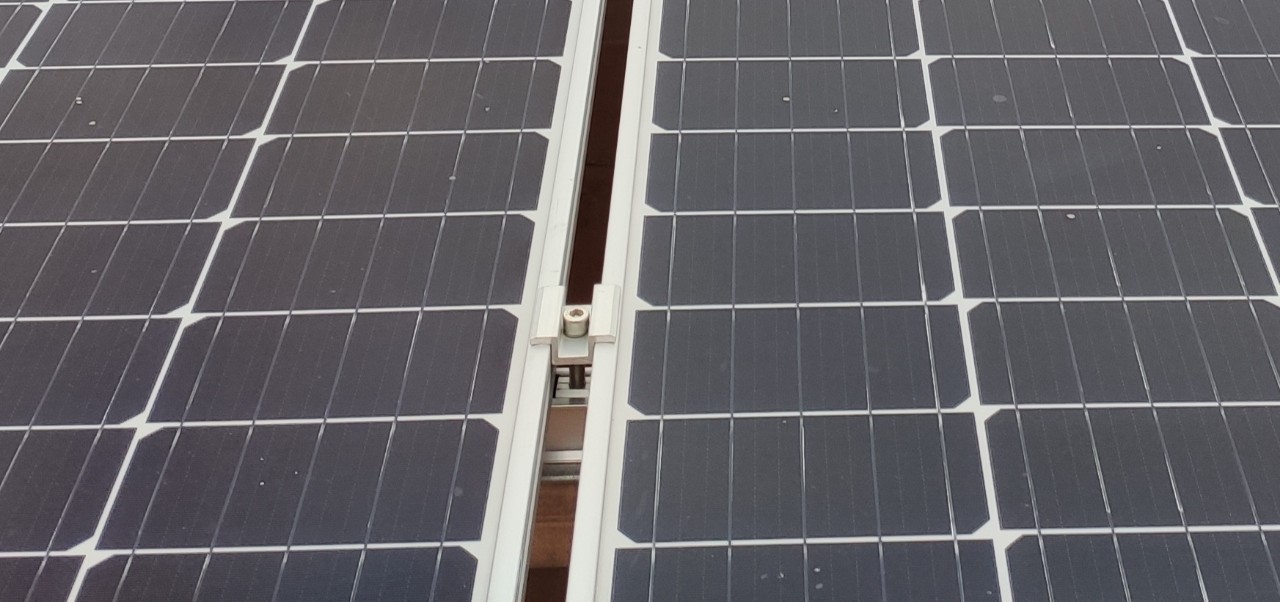

                                     Hình ảnh kẹp chữ T giữa 2 tấm pin

3. Jack nối MC4 :

Nối chuyên dụng giữa tấm Pin mặt trời và Dây cáp điện DC, Jack này sẽ liên kết các tấm pin sau khi được đấu song song hoặc nối tiếp với nhau sẽ được liên kết với dây DC trước khi đi vào tủ điện, jack được chế tạo chuyên dụng nên khả năng tiếp xúc với dây dẫn là rất tốt và đồng bộ, tuyệt đối không dùng các phương pháp nối thủ công khác.

4. Dây DC :

Dây này được cấu tạo vởi các lõi đồng mịn được mạ niken, có khả năng dẫn điện và chống oxy hóa tốt, dây có 2 lớp bảo vệ cách điện nên đảm bảo an toàn. Dây được liên kết từ các tấm pin đến tủ điện  thường có 2 màu cho 2 cực âm dương là đỏ và đen, tiết diện phụ thuộc công suất các tấm pin.

5. Chống sét lan truyền, attomat DC, AC:

Vì các tấm pin được lắp trên mái nhà, nơi thướng xuyên có nguy cơ bị sét đánh trực tiếp nên  để cho hệ thống không được an toàn và hoạt động ổn định ta phải dùng thiết bị cắt lọc sét lan truyền được lắp trong tủ điện. Thường một tủ điện sẽ được lắp đặt cả hệ chống sét 1 chiều 2 cực Tùy thuộc vào hệ 1 pha hay 3 pha mà ta bố trí hệ thống thêm hệ thống chống sét 1 pha 3 cực xoay chiều hoặc 3 pha 4 cực xoay chiều từ lưới sang tủ.

- Hệ thống bảo vệ  còn được lắp đặt  các attomat 1 chiều 2 cực hoặc atomat xoay chiều 220V hoặc 380V ngay dưới các hệ thống chống sét lan truyền.

- Tùy thuộc vào cách đấu nối cũng như công suất các tấm pin mặt trời mà ta có thể lựa chọn các thiết bị bảo vệ sao cho phù hợp.Mỗi lộ về tủ điện sẽ được lắp đặt 1 hệ chống sét 1 chiều DC  và attomat 1 chiều DC.  Các thiết bị bảo vệ thường được tích hợp vào 1 tủ điện.

- Ngoài ra còn lắp đặt thêm hệ tiếp địa cho cả hệ thống ( hệ thống ở đây được hiểu là các tấm pin, hệ khung, rail, vỏ tủ....) và các cáp từ tủ sang Tủ inverter

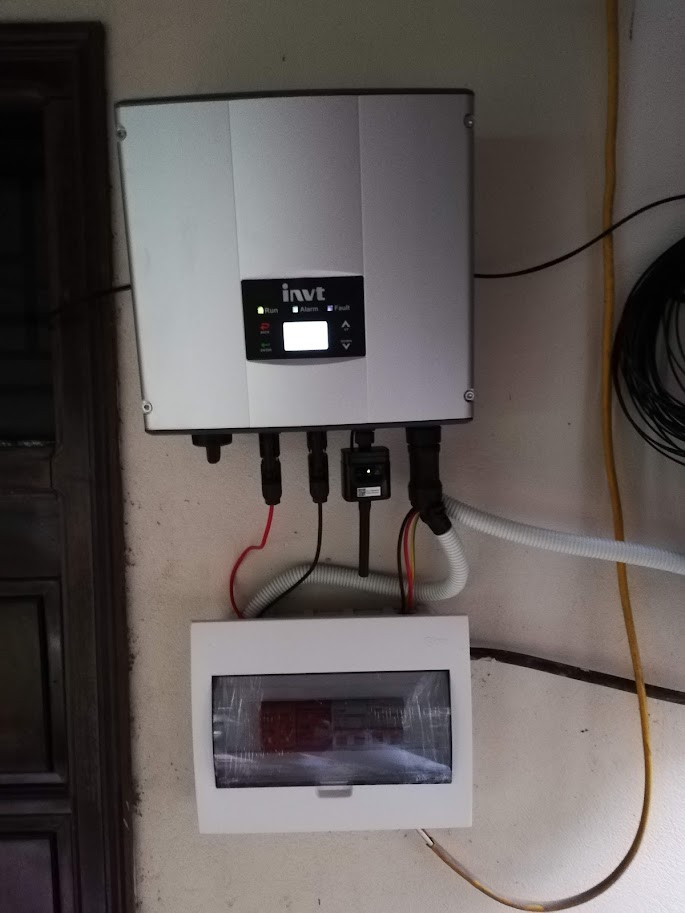

                                           Một tủ điện Năng lượng mặt trời do Solar LV  lắp đặt tại công trình

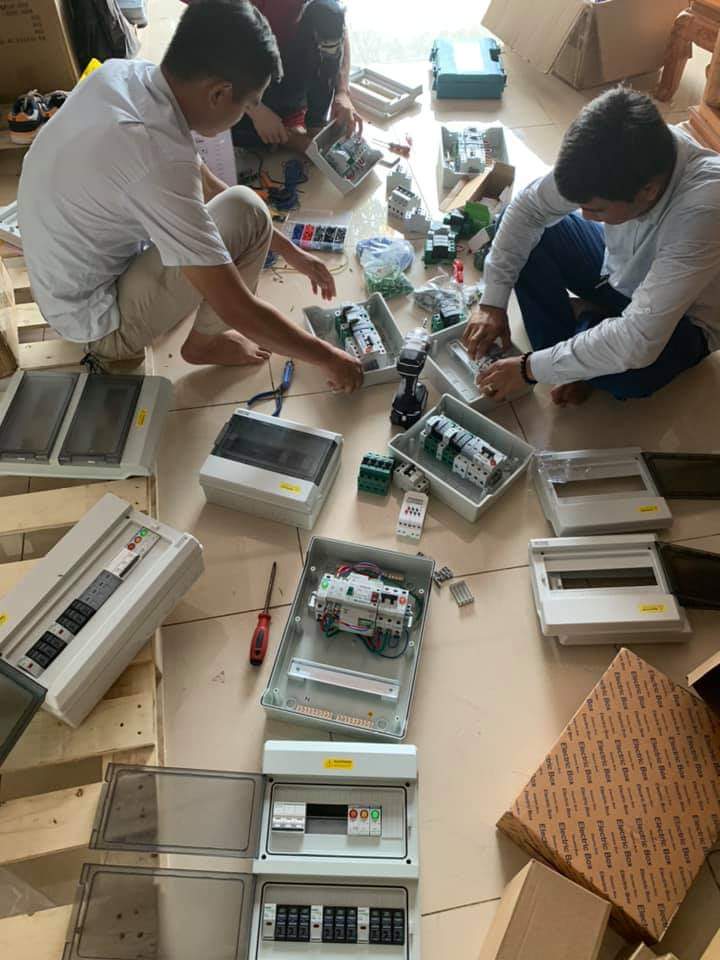

                    Nhân viên công ty Solar LV làm tủ điện tại xưởng
