Điện mặt trời 2kW hòa lưới có lưu trữ cho Hộ gia đình

Điện mặt trời 2kW hòa lưới có lưu trữ cho Hộ gia đình là một giải pháp giúp cho các Hộ gia đình dùng điện ở mức vừa phải, các thiết bị điện trong nhà là không nhiều, phù hợp với gia đình có thu nhập bình thường, tiền điện dùng dưới 1 triệu vnđ/tháng. Điện mặt trời 2kW hòa lưới có lưu trữ có ưu điểm là sử dụng năng lượng sạch từ thiên nhiên, có thể sử dụng kể cả khi mất điện lưới hoặc vào ban đêm, dễ dàng lắp đặt cũng như bảo dưỡng.Đấu nối, treo công tơ và ký kết hợp đồng mua bán điện được bên Điện lực sở tại hỗ trợ miễn phí.

Thống kê phụ tải điển hình cho hộ gia đình sử dụng điện ở mức bình thường

Thiết bị trong nhà 2000W
Tên thiết bị	Công suất	Số lượng	Tổng công suất
Đèn	7 W	10	70 W
Quạt	80 W	2	160 W
Máy tính	150 W	2	300 W
Máy giặt	300 W	1	300 W
Nồi cơm điện	300 W	1	300 W
Máy in	250 W	1	250 W
TV màu	100 W	2	200 W
Máy bơm nước	200 W	1	200 W
Tủ lạnh	120 W	1	150 W
Tổng cộng			1930 W

Cấu tạo điện mặt trời 2kW hòa lưới có lưu trữ

Thông tin:

– Công suất hệ thống năng lượng: 2 KW

– Điện năng tiêu thụ hàng ngày: > 10 KWH

– Công suất tải tối đa: 2 KW

Tấm pin mặt trời (Solar panel)

- Tấm pin mono VSUN 345Wp

- Dung sai +2,5%

- Điện áp hở mạch: 40.6V

- Điện áp ở công suất đỉnh: 33.2V

-Dòng điện ngắn mạch: 10.2A

-Tiêu chuẩn chống nước: IP67

-Khối lượng: 17kg

-Kích thước:1640x1000x40mm

Số lượng

6 tấm

Bộ đổi nguồn hòa lưới 2000-S

Công suất tấm pin vào tối đa: 2300wp

- Điện áp đầu vào tối đa : 450V

- Điện áp dãy MPPT: 70-450vol

- Dòng điện cực đại: 11A

- Công suất đầu ra định danh: 2000W

- Điện áp ra: 220/230.240vol ac

- Dòng điện ra: 9.5A

- Hiệu suất tối đa 97.4%

- Chống nước: IP65

- Làm mát tự nhiên không quạt gió

Số lượng

1 cái

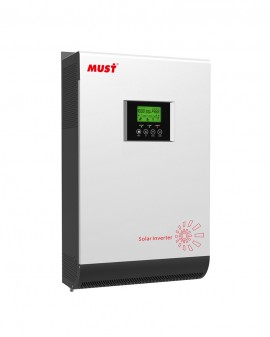

Bộ kích điện kết hợp sạc

Tên sản phẩm: Bộ kích điện sin chuẩn 1000W năng lượng mặt trời hybrid 12V lên 220V

Mã sản phẩm: 1K-12

Điện áp vào: 12VDC/80A

Điện áp ra: 220VAC/2A/50Hz – công suất 1000W

Sóng sin: sin chuẩn

Chức năng khác: USB, bảo vệ quá tải, báo động bằng còi, đèn

Số lượng

1 cái

Bộ lưu trữ Ắc quy

– Kích thước: 522 x 240 x 219 mm

– Trọng lượng: 59 kg

– Dung lượng :12V/200AH

– Tuổi thọ: 6-8 năm

– Pin năng lượng mặt trời được nạp khá đầy đủ

Số lượng
4 pin

Giá đỡ tấm pin (panel rack)

– Thường sử dụng để trên mái nhà dốc để thu được nhiều ánh sáng

– Tải trọng gió: 55m/s

– Tải trọng tuyết: 1.5 kn / m2

– Cấu trúc: nhôm hoặc thép không rỉ, có thể điều chỉnh góc, giá đỡ có thể điều chỉnh tùy theo ý muốn khách hàng

Số lượng

1 bộ

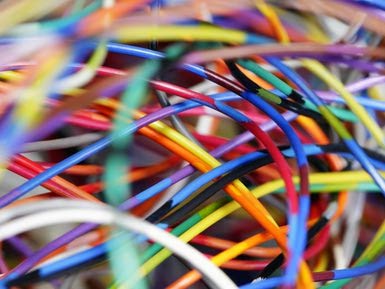

Dây cáp (Cables)

– 3 cáp pin 16 mm2 x 35 cm

– 2 cáp pin 16 mm2 x 1M

– Cáp PV 4mm2 100M

– Thiết bị đầu cuối MC4

Số lượng

1 bộ

Nguyên lý hoạt động hệ thống điện mặt trời 2kW hòa lưới có lưu trữ:

Điện sinh ra từ tấm pin mặt trời là một chiều (DC) thì ác quy sẽ được ưu tiên nạp đầy trước, trong thời gian ắc quy chưa đầy thì toàn bộ thiết bị sẽ được cung cấp bởi điện lưới.

- Khi ắc quy đầy, dòng điện sẽ chuyển qua bộ hòa lưới Inverter và tiếp tục thực hiện giống như quy trình điện không dự trữ.

- Trong trường hợp mất điện lưới thì bộ chuyển mạch sẽ chuyển nguồn cung cấp cho các tải ưu tiên. Nguồn điện đó lấy từ lượng điện được dự trữ trong ắc quy. Khi đó toàn bộ hệ pin mặt trời được cung cấp sạc cho ắc quy và chuyển đổi thành 220V AC.

- Khi có điện lưới trở lại và khi ắc quy được nạp đầy thì hệ thống sẽ tự động chuyển sang chế độ hòa lưới bình thường. Đó là nguyên lý hoạt động của hệ thống điện mặt trời hòa lưới dự trữ.
