Cấu tạo pin mặt trời

longvu.net 25/06/2019
cau-tao-pin-mat-troi

Phân loại

Cho tới nay thì vật liệu chủ yếu cho pin mặt trời (và cho các thiết bị bán dẫn) là các silic tinh thể. Pin mặt trời từ tinh thể silic chia ra thành 3 loại:

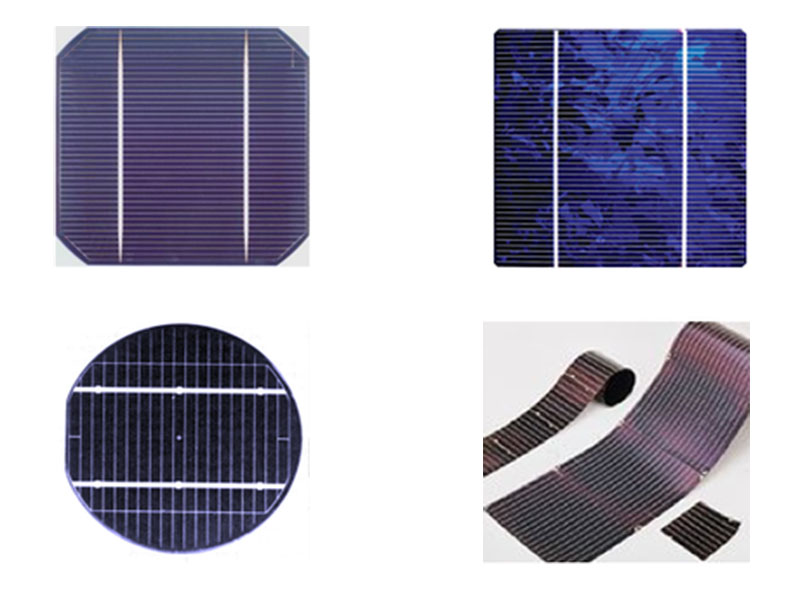

Phân loại pin mặt trời

Ảnh phân loại pin mặt trời

* Một tinh thể hay đơn tinh thể module sản xuất dựa trên quá trình Czochralski. Đơn tinh thể loại này có hiệu suất tới 16%. Chúng thường rất đắt tiền do được cắt từ các thỏi hình ống, các tấm đơn thể này có các mặt trống ở góc nối các module.



* Đa tinh thể làm từ các thỏi đúc-đúc từ silic nung chảy cẩn thận được làm nguội và làm rắn. Các pin này thường rẻ hơn các đơn tinh thể, tuy nhiên hiệu suất kém hơn. Tuy nhiên chúng có thể tạo thành các tấm vuông che phủ bề mặt nhiều hơn đơn tinh thể bù lại cho hiệu suất thấp của nó.

* Dải silic tạo từ các miếng phim mỏng từ silic nóng chảy và có cấu trúc đa tinh thể, Loại này thường có hiệu suất thấp nhất, tuy nhiên loại này rẻ nhất trong các loại vì không cần phải cắt từ thỏi silicon. Các công nghệ trên là sản suất tấm, nói cách khác, các loại trên có độ dày 300 μm tạo thành và xếp lại để tạo nên module.

Cấu tạo & hoạt động của Pin Mặt Trời Silic

Vật liệu xuất phát để làm pin Mặt trời silic phải là bán dẫn silic tinh khiết. Ở dạng tinh khiết, còn gọi là bán dẫn ròng số hạt tải (hạt mang điện) là electron và số hạt tải là lỗ trống (hole) như nhau.

Để làm pin Mặt trời từ bán dẫn tinh khiết phải làm ra bán dẫn loại n và bán dẫn loại p rồi ghép lại với nhau cho nó có được tiếp xúc p - n.

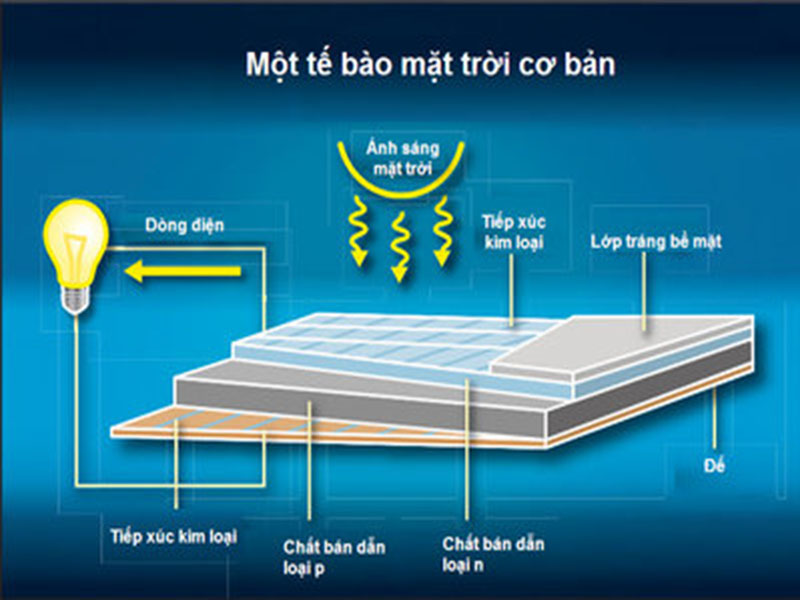

Cấu tạo pin mặt trời

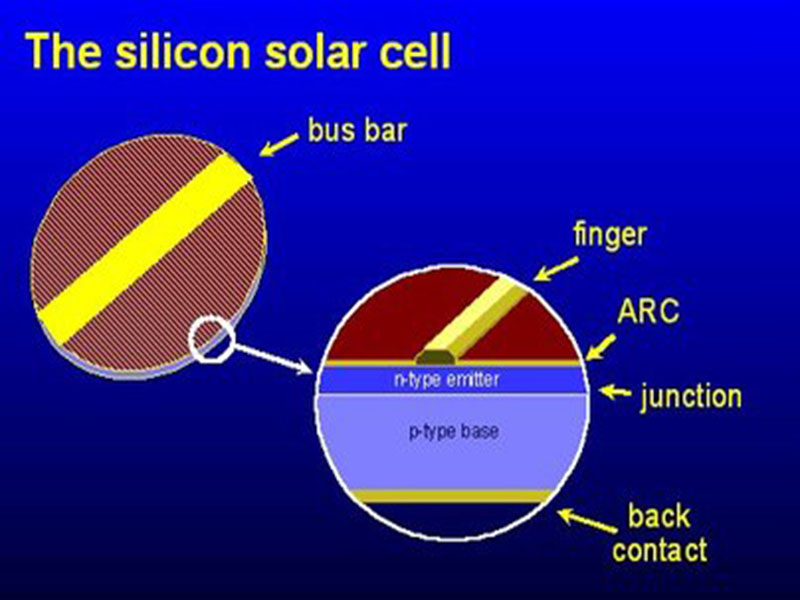

Cấu tạo pin mặt trời - ảnh 2

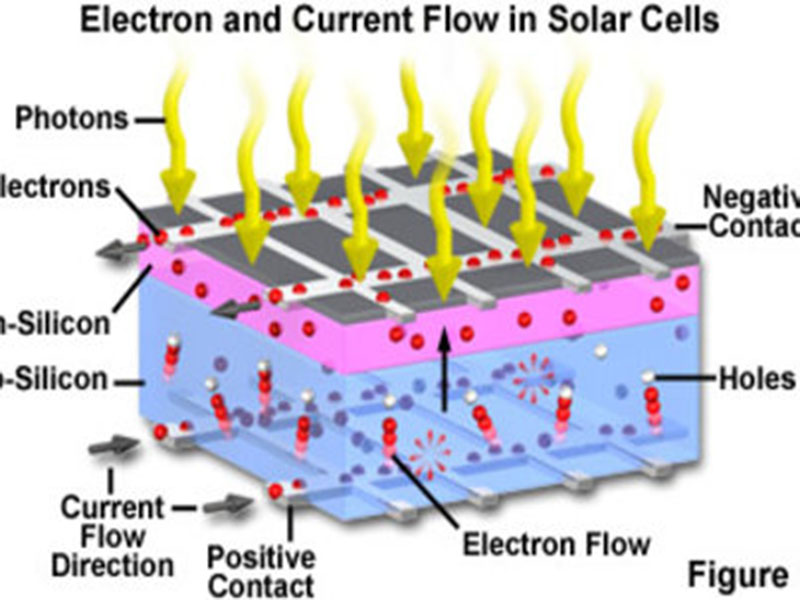

Cấu tạo pin mặt trời - ảnh 3

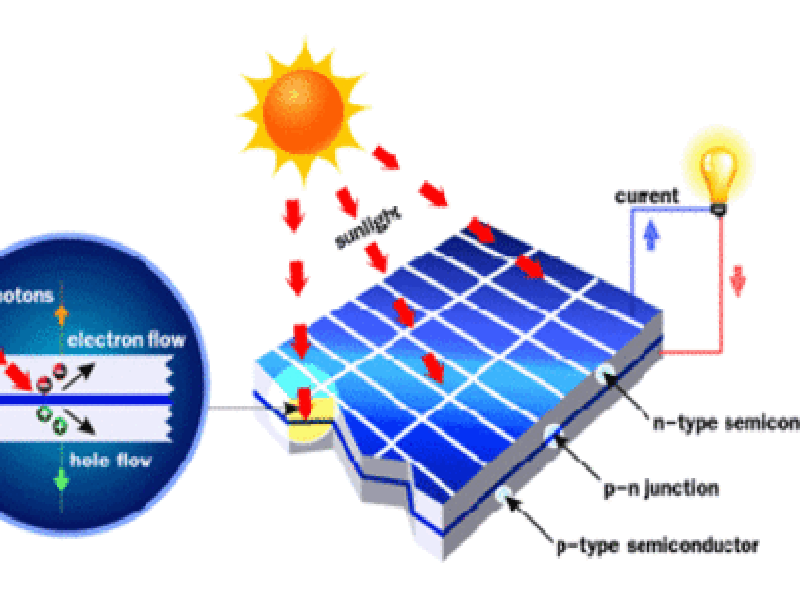

Cấu tạo pin mặt trời - ảnh 4

Thực tế thì xuất phát từ một phiến bán dẫn tinh khiết tức là chỉ có các nguyên tử Si để tiếp xúc p - n, người ta phải pha thêm vào một ít nguyên tử khác loại, gọi là pha tạp. Nguyên tử Si có 4 electron ở vành ngoài, cùng dùng để liên kết với bốn nguyên tử Si gần đó (cấu trúc kiểu như kim cương). Nếu pha tạp vào Si một ít nguyên tử phôt-pho P có 5 electron ở vành ngoài, electron thừa ra không dùng để liên kết nên dễ chuyển động hơn làm cho bán dẫn pha tạp trở thành có tính dẫn điện electron, tức là bán dẫn loại n (negatif - âm). Ngược lại nếu pha tạp vào Si một ít nguyên tử bo B có 3 electron ở vành ngoài, tức là thiếu một electron mới đủ tạo thành 4 mối liên kết nên có thể nói là tạo thành lỗ trống (hole). Vì là thiếu electron nên lỗ trống mạng điện dương, bán dẫn pha tạp trở thành có tính dẫn điện lỗ trống, tức là bán dẫn loại p (positif -dương). Vậy trên cơ sở bán dẫn tinh khiết có thể pha tạp để trở thành có lớp là bán dẫn loại n, có lớp bán dẫn loại p, lớp tiếp giáp giữa hai loạị chính là lớp chuyển tiếp p  - n. Ở chỗ tiếp xúc p  - n này một ít electron ở bán dẫn loại n chạy sang bán dẫn loại p lấp vào lỗ trống thiếu electron, ở đó. Kết quả là ở lớp tiếp xúc p-n có một vùng thiếu electron cũng thiếu cả lỗ trống, người ta gọi đó là vùng nghèo. Sự dịch chuyển điện tử để lấp vào lỗ trống tạo ra vùng nghèo này cũng tạo nên hiệu thế gọi là hiệu thế ở tiếp xúc p - n, đối với Si vào cỡ 0,6V đến 0,7V. Đây là hiệu thế sinh ra ở chỗ tiếp xúc không tạo ra dòng điện được.

Nhưng nếu đưa phiến bán dẫn đã tạo lớp tiếp xúc p - n phơi cho ánh sáng mặt trời chiếu vào thì photon của ánh sáng mặt trời có thể kích thích làm cho điện tử đang liên kết với nguyên tử bị bật ra khỏi nguyên tử, đồng thời ở nguyên tử xuất hiện chỗ trống vì thiếu electron, người ta gọi là photon đến tạo ra cặp electron - lỗ trống. Nếu cặp electron - lỗ trống này sinh ra  ở gần chỗ có tiếp p  - n thì hiệu thế tiếp xúc sẽ đẩy electron về một bên (bên bán dẫn n) đẩy lỗ trống về một bên (bên bán dẫn p). Nhưng cơ bản là electron đã nhảy từ miền hoá trị (dùng để liên kết) lên miền dẫn ở mức cao hơn, có thể chuyển động tự do. Càng có nhiều photon chiếu đến càng có nhiều cơ hội để electron nhảy lên miền dẫn.

Nếu ở bên ngoài ta dùng một dây dẫn nối bán dẫn loại n với bán dẫn loại p (qua một phụ tải như lèn LED chẳng hạn) thì electron từ miền dẫn của bán dẫn loại n sẽ qua mạch ngoài chuyển đến bán dẫn loại p lấp vào các lỗ trống. Đó là dòng  điện pin Mặt trời silic sinh ra khi được chiếu sáng. Dùng bán dẫn silic tạo ra tiếp xúc p - n để từ đó làm pin Mặt trời là một tiến bộ lớn trên con đường trực tiếp biến ánh sáng Mặt trời thành dòng điện để sử dụng. Tuy nhiên pin Mặt trời silic có một số hạn chế về kinh tế, kỹ thuật.

- Vật liệu xuất phát là silic tinh khiết nên rất đắt. Ban đầu là làm từ silic đơn tinh thể dùng trong công nghệ vi điện tử, tuy chỉ là dùng đầu thừa đuôi thẹo nhưng giá  vẫn là khá cao. Đã có những cách dùng silic đa tinh thể, silic vô định hình tuy hiệu suất thấp hơn nhưng bù lại giá rẻ hơn. Nhưng xét cho cùng thì vật liệu silic sử dụng phải là tinh khiết nên giá thành rẻ hơn không nhiều.

- Đối với silic, để đưa electron  từ miền hoá trị lên miền dẫn phải tốn năng lượng cỡ 1,1 eV. Vậy năng lượng của photon đến phải bằng hoặc cao hơn 1,1eV một chút là đủ để kích thích eletron nhảy lên miền dẫn, từ đó tham gia tạo thành dòng điện của pin Mặt trời. Photon ứng với năng lượng 1,1 eV có bước sóng cỡ 1 m tức là hồng ngoại. Vậy photon có các bước sóng lục, lam, tử ngoại là có năng lượng quá thừa thãi để kích thích điện tử của Si nhảy lên miền dẫn. Do đó pin Mặt trời Si sử dụng lãng phí năng lượng Mặt trời để biến ra điện.

Một số loại Pin Mặt Trời khác

1. Pin Mặt trời  nhạy cảm chất màu DSC (Dye - sensitized solar cell)

DSC là một loại pin Mặt trời mới, giá rẻ, dễ làm. Loại pin này do Michael Gratzel ở trường Bách

khoa Lausane (Thuỵ Sĩ) chế tạo lần đầu vào năm 1991 nên còn có tên là pin Gratzel.

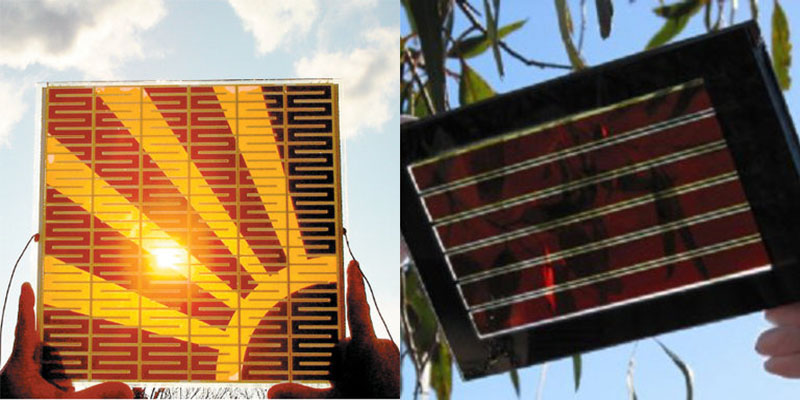

Cấu tạo pin mặt trời - ảnh 5

Cấu tạo nguyên thuỷ của pin DSC gồm ba phần chính (hình 2). Trên cùng là một lớp mỏng chất dẫn điện trong suốt, đóng vai trò anôt làm bằng oxyt thiếc pha tạp fluo (SnO2: F). Lớp này phủ lên tấm thuỷ tinh trong suốt. Tiếp đó là một lớp có diện tích bề mặt rất lớn. Lớp dẫn điện SnO2: F và lớp hạt bột oxyt titan TiO2 được nhúng vào hỗn hợp chất màu nhạy quang ruthenium  -polypyridin và dung môi. Sau khi nhúng, một lớp mỏng chất màu nhạy quang bám dính vào các hạt TiO2 bằng liên kết cộng hoá trị. Tiếp đó mặt sau được tráng bằng một lớp mỏng chất điện ly iôt và đậy kín bằng tấm điện cực kim loại, thường là platin. Toàn bộ được dán kín sao cho dung dịch không bị rò chảy ra.

Cấu tạo pin mặt trời - ảnh 6

Pin DSC hoạt động như sau: ánh sáng Mặt trời qua tấm kính, qua lớp điện cực trong suốt SnO2:F chiếu vào chất màu nhạy quang dính trên bề mặt các hạt TiO2. Photon kích thích các phân tử chất màu nhạy quang làm cho electron ở đó bị bứt ra nhảy vào miền dẫn của TiO2 rồi từ đó dễ dàng chuyển động chạy về điện cực trong suốt ở phía trên. Khi bị mất electron để nhận thêm cho phân tử không bị phân huỷ. Phân tử chất màu nhạy quang bèn lấy electron của iôt ở dung dịch điện phân, biến anion iôt một I- thành anion iôt ba I3- . Các anion iôt này khi tiếp xúc với điện cực kim loại sẽ lấy lại electron từ điện cực trong suốt qua mạch ngoài chạy về điện cực kim loại. Như vậy đã thực hiện cơ chế photon kích thích làm cho electron nhảy lên, đến điện cực trong suốt rồi qua mạch ngoài chạy về điện cực kim loại tạo ra dòng điện.

Vì nhiều lí do, hiệu suất của loại pin này chỉ vào cỡ 11% thấp hơn hiệu suất của pin Mặt trời silic (12 - 15%). Tuy nhiên ưu điểm rõ rệt của loại pin này là:

- Vật liệu chế tạo rẻ, dễ kiếm. Đặc biệt TiO2 là chất bột trắng hay dùng để làm sơn trắng rất phổ biến.

- Kỹ thuật chế tạo đơn giản, không phải cần máy móc cao cấp đắt tiền như ở trường hợp pin Mặt trời silic. Thậm chí có thể làm pin mặt trời kiểu này theo cách thủ công.

- Dễ dàng cải tiến nhiều khâu kỹ thuật, nhất là ứng dụng công nghệ nano để làm bột TiO2 có diện tích mặt ngoài cực lớn. Nhược điểm của loại pin này là có chứa chất lỏng phải có các biện pháp chống rò rỉ khi dùng lâu. (Loại pin này tuổi thọ là 10 năm, bằng một nửa tuổi thọ của pin Mặt trời silic).

Hiện nay đã có nhiều cải tiến đối với chất màu nhạy quang làm cho ánh sáng thuộc nhiều bước sóng trong phổ ánh sáng Mặt trời đều dễ dàng bị hấp thụ để kích thích làm thoát điện tử tạo ra dòng  điện. Nhờ đó, khác với pin Mặt trời silic, loại pin Mặt trời mới này vẫn hoạt động tốt khi nắng yếu, đặc biệt là hoạt động với ánh sáng trong nhà.

2. Pin mặt trời dạng keo nước (Lá nhân tạo)

Cấu tạo pin mặt trời - ảnh 7

Pin mặt trời dạng keo nước còn được gọi là Lá nhân tạo. Đây là loại Pin mặt trời có thể uốn cong, có thành phần là keo nước chứa các phân tử nhạy sáng kết hợp với các điện cực phủ chất liệu cacbon, ví dụ như ống nano cacbon hoặc than chì. Các phân tử nhạy sáng trở nên “kích động” khi ánh sáng mặt trời chiếu vào và sản sinh ra điện năng; cơ chế này tương tự như cơ chế kích thích tổng hợp đường để sinh trưởng của phân tử thực vật.

Hiện tại, việc ứng dụng loại pin này vẫn chưa được công bố do hiệu suất hoạt động của pin vẫn còn thấp.
